牌號: 鐵鎳鈷合金4J29|KOVAR|ASTM F15|K94610|Nilo K
執行標準:YB/T 5231-2005

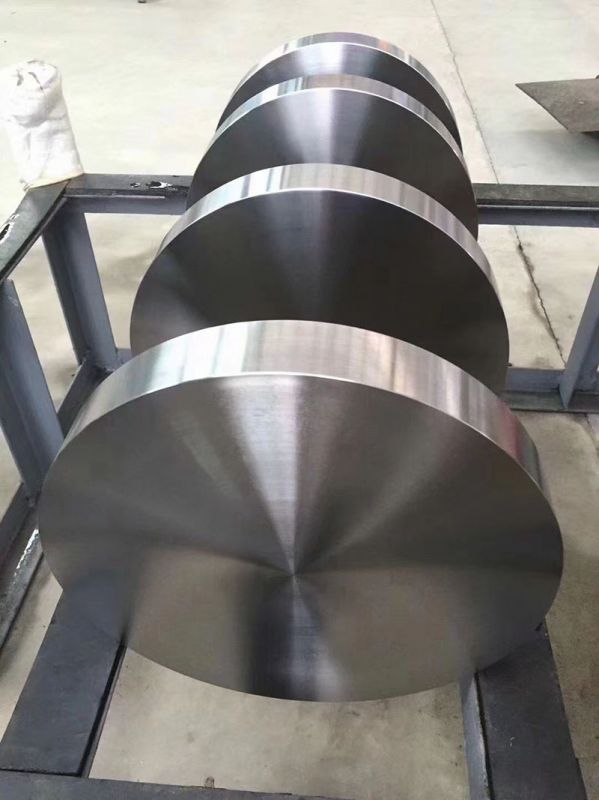

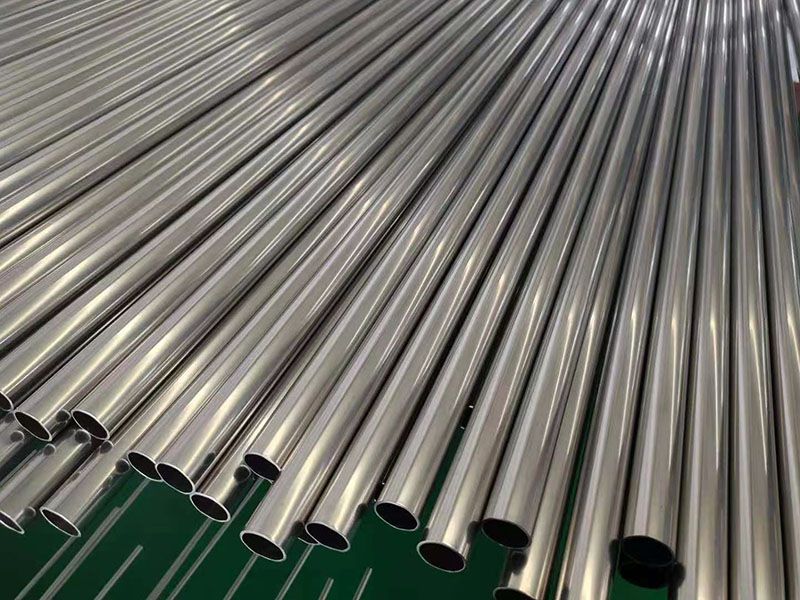

用途:用于制作與硬玻璃匹配封接的鐵鎳鈷合金帶材,棒材,板材,管材。
適用于發射管、振蕩管、引燃管、晶體管以及管封插頭、繼電器外殼等電真空器件。
在20℃-450℃溫度范圍內具有一定的線膨脹系數，能與硬玻璃進行匹配牢固封接。
4J29化學成分:
4J29的化學成分% | ||||||||||
C | P | S | Mn | Si | Cu | Cr | Mo | Ni | Co | Fe |
不大于 | ||||||||||
0.03 | 0.020 | 0.020 | 0.5 | 0.30 | 0.20 | 0.20 | 0.20 | 28.5～29.5 | 16.8～17.8 | 余量 |
4J29絲材的抗拉強度:
狀態代號 | 狀態 | 抗拉強度，N/mm2 |
R | 軟態 | <585 |
1/4I | 1/4硬態 | 585～725 |
1/2I | 1/2硬態 | 655～795 |
3/4I | 3/4硬態 | 725～860 |
I | 硬態 | >860 |
4J29帶材的抗拉強度:
狀態代號 | 狀態 | 抗拉強度，N/mm2 |
R | 軟態 | <570 |
1/4I | 1/4硬態 | 520～630 |
1/2I | 1/2硬態 | 590～700 |
3/4I | 3/4硬態 | 600～770 |
I | 硬態 | >700 |
4J29合金的平均線膨脹系數:
牌號 | 試樣熱處理制度 | 平均線膨脹系數a,10-6/ ℃ | ||
20-300 ℃ | 20-400 ℃ | 20-450 ℃ | ||
4J29 | 在氫氣氣氛中加熱至900±20 ℃,保溫lh,再加熱至1100±20 ℃，保溫15min,以不大于5 ℃/ min速度冷至200 ℃以下出爐 | ---- | 4.6～5.2 | 5.1～5.5* |
4J29合金的典型膨脹系數:
牌號 | 平均線膨脹系數a,10-6/ ℃ | |||||||
20～200 ℃ | 20～300 ℃ | 20～400 ℃ | 20～450 ℃ | 20～500 ℃ | 20～600 ℃ | 20～700 ℃ | 20～800 ℃ | |
4J29 | 5.9 | 5.3 | 5.1 | 5.3 | 6.2 | 7.8 | 9.2 | 10.2 |
